C.V. Joint vs. Universal Joint (U-Joint): Mga Pangunahing Pagkakaiba para sa Driveshafts

Ang bawat driveshaft system ay dapat maglipat ng torque habang sumisipsip ng mga anggulo na nilikha ng suspension travel at steering. Dalawang magkasanib na disenyo ang nangingibabaw sa mga modernong sasakyan: ang constant-velocity joint (C.V. joint) at ang universal joint (U-joint). Bagama't parehong kumokonekta sa mga umiikot na shaft, ang kanilang mga prinsipyo sa pagpapatakbo, limitasyon, at mga pattern ng pagkabigo ay ibang-iba. Ang pag-unawa sa mga pagkakaibang ito ay mahalaga kapag nag-inspeksyon, nagpapanatili, o nagpapalit ng mga bahagi ng driveshaft.

Ano ang C.V. Pinagsama?

Ang isang pare-parehong bilis na joint ay nagpapanatili sa output shaft na umiikot sa eksaktong kapareho ng bilis ng input shaft, kahit na ang dalawang shaft ay gumagana sa isang anggulo. Sa halip na isang punto ng bisagra, nagpapadala ito ng metalikang kuwintas sa pamamagitan ng ilang bola na gumugulong sa mga hubog na uka o sa pamamagitan ng mga roller sa isang tripod arrangement. Bilang resulta, ang angular velocity ng driven side ay nananatiling pare-pareho sa bawat rebolusyon.

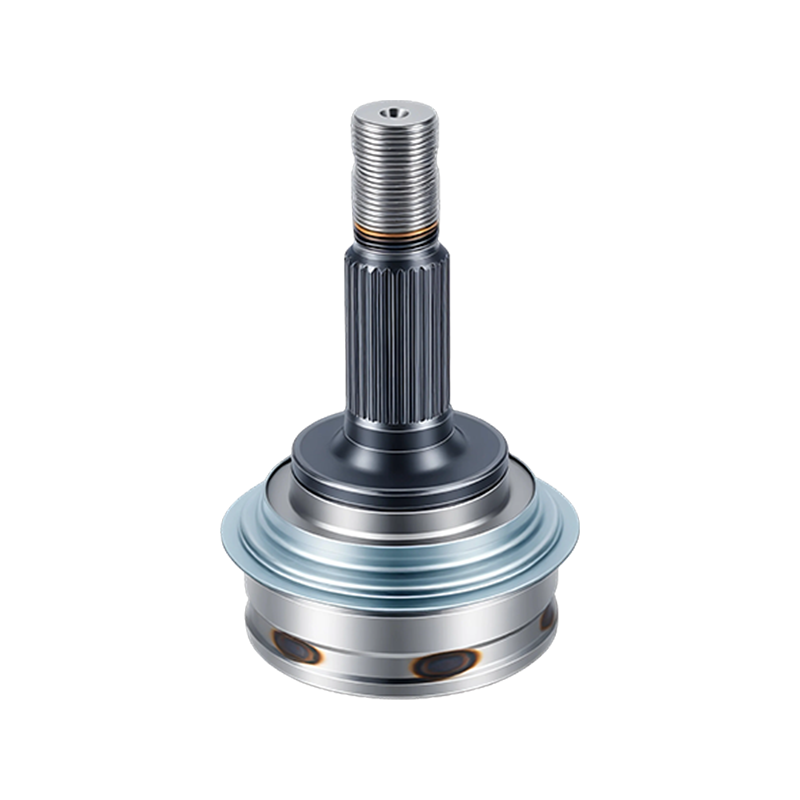

Mayroong ilang mga disenyo. Ang Rzeppa-style ball joint ay ang pinakakaraniwang panlabas na joint, na naka-mount sa likod ng wheel hub. Ang isang tripod joint, na gumagamit ng tatlong roller assemblies, ay malawakang ginagamit bilang inner joint sa transmission side. Parehong gumagana nang maayos sa mga anggulo hanggang sa humigit-kumulang 50 degrees, kaya naman umaasa ang mga front-drive axle sa kanila.

43040-32040 Tripod Inner CV Joint for Drive Shaft

43040-32040 Tripod Inner CV Joint para sa Drive Shaft Ang precision tripod inner joint na ito ay nababagay sa front-drive at mga napiling four-wheel-drive system. Binabayaran ng disenyo ng roller nito ang axial movement habang binabawasan ang vibration, ginagawa itong maaasahang kapalit para sa pag-aayos ng drive shaft. Tingnan ang Produkto →

Ang C.V. Ang joint ay protektado ng isang nababaluktot na bota na nagpapanatili ng grasa at lumalabas ang kontaminasyon. Ang isang malusog na boot ay nagbibigay-daan sa joint na tumagal ng buhay ng sasakyan. Kapag nahati ang bota, nawawala ang grasa, pumapasok ang tubig at grit, at mabilis na nagsusuot ang joint. Ang regular na inspeksyon sa boot ay mahalaga.

Ano ang Universal Joint (U-Joint)?

Ang unibersal na joint, o Cardan joint, ay gumagamit ng cross-shaped spider at needle bearings upang ikonekta ang dalawang pamatok. Ang disenyo ay simple, malakas, at mura. Ngunit ang isang solong U-joint na tumatakbo sa isang anggulo ay hindi naghahatid ng patuloy na bilis: ang output shaft ay bumibilis at bumababa nang dalawang beses bawat rebolusyon, na lumilikha ng vibration na lumalaki nang may anggulo at bilis.

Sa maliit na mga anggulo ng isang tipikal na rear-wheel-drive propshaft, ang pagbabagu-bago ay banayad at madaling hinihigop. Ang dalawang U-joints sa parehong shaft ay nagkansela ng mga error sa bilis ng isa't isa kapag gumagana ang mga ito sa pantay ngunit magkasalungat na mga anggulo, na nagpapahintulot sa halos pare-parehong bilis na pag-uugali.

Ang mga U-joints ay humahawak ng mataas na torque peak at impact load nang mas mahusay kaysa sa karamihan ng iba pang mga joint type. Nananatili silang pamantayan para sa mga longitudinal driveshaft, solid-axle rear axle, agricultural machine, at power take-off shaft kung saan ang mga anggulo ay katamtaman ngunit ang mga load ay brutal.

Mga Pangunahing Pagkakaiba sa pagitan ng C.V. Pinagsamas at U-Joint

Ang talahanayan sa ibaba ay nagbubuod ng pinakamahalagang pagkakaiba sa engineering.

Aspeto	C.V. Joint	Universal Joint
Bilis ng output	Constant sa anumang anggulo	Dalawang beses na nagbabago bawat rebolusyon kapag anggulo
Pinakamataas na anggulo	Hanggang 50 degrees	Hanggang sa humigit-kumulang 15 hanggang 20 degrees para sa maayos na operasyon
Karaniwang lokasyon	Mga kalahating shaft sa harap, independiyenteng suspensyon	Mga longitudinal driveshaft, solid axle, PTO shaft
Panginginig ng boses at ingay	Mababa at makinis	Tumataas nang may anggulo at bilis
Pagpapanatili	selyadong boot; palitan kung nasira	Mga greaseable na fitting sa maraming unit
Shock-load tolerance	Mabuti, ngunit ang pagkabigo ng boot ay nagpapabilis sa pagkasira	Mahusay; matatag laban sa epekto

   Pangunahing takeaway: ang C.V. Ang joint ay ang tanging magkasanib na pamilya na makakapaghatid ng patuloy na bilis sa mataas na operating anggulo, habang ang U-joint ay nananatiling mas malakas na pagpipilian para sa low-angle, high-shock application.

Ang Pagkakatugma ng Bilis ay ang Pangunahing Pagkakaiba

Ang pagbabagu-bago ng bilis ng U-joint ay hindi maaaring alisin sa isang solong joint. Ginagawa nitong C.V. pinagsama ang tanging praktikal na opsyon para sa mga pinaandar na gulong na anggulo nang husto sa panahon ng cornering.

Ang Angle Capacity ay Nagpapasya Kung Saan Ang Bawat Bahagi

C.V. joints ay nagbibigay ng makinis na kapangyarihan sa mataas na operating anggulo, na nababagay steered at independiyenteng sprung gulong. Ang mga U-joints ay humahawak ng mga limitadong anggulo ngunit pinahihintulutan nang maayos ang mga torque shock at compact para sa kanilang kapasidad. Tinutugma ng taga-disenyo ang joint sa pinakamataas na anggulo na maaaring gawin ng suspensyon.

Iba't ibang Failure Mode, Iba't ibang Inspection Habits

May C.V. magkasanib, ang kabiguan ay karaniwang nagsisimula sa isang punit na boot, pagkatapos ay pagkawala ng grasa at kontaminasyon. Sa isang U-joint, ang pagkabigo ay kadalasang nagpapakita bilang clunking mula sa pagod na mga bearings ng karayom o isang nasamsam na gagamba. Parehong maaaring mahuli nang maaga sa pamamagitan ng inspeksyon at regular na pagsusuri.

Kung saan Lumilitaw ang Bawat Pinagsanib sa isang Driveshaft System

Sa isang front-wheel-drive na sasakyan, ang torque ay napupunta mula sa isang transverse transaxle hanggang sa dalawang kalahating shaft. Ang bawat kalahating baras ay may panloob na C.V. joint sa gilid ng transmission at isang panlabas na C.V. magkadugtong sa gulong. Ang panloob na kasukasuan ay karaniwang gumagamit ng isang disenyo ng tripod upang payagan ang pagbabago ng haba; ang panlabas na joint ay gumagamit ng isang nakapirming disenyo ng bola upang mahawakan ang mga anggulo ng pagpipiloto.

Sa isang rear-wheel-drive na sasakyan, ang torque path ay tumatakbo mula sa gearbox patungo sa isang differential sa pamamagitan ng isang longitudinal propshaft. Ang mga unibersal na joints sa magkabilang dulo ay tumanggap ng paggalaw ng makina at paglalakbay ng suspensyon. Ang solid-axle rear half shafts ay maaari ding gumamit ng U-joints sa mga dulo ng inboard.

Sa maraming all-wheel-drive at independent-suspension na mga modelo, ang parehong pamilya ay lumilitaw sa parehong sasakyan. Ang mga kumpletong drive shaft assemblies ay pinagsasama ang panloob at panlabas na C.V. joints na may precision shaft, kaya naman ang aftermarket replacement ay karaniwang ginagawa bilang kumpletong assembly sa halip na joint by joint.

2303102XNM01A Complete CV Axle Drive Shaft Assembly

2303102XNM01A Kumpletong CV Axle Drive Shaft Assembly Isang buong drive axle assembly na pinagsasama ang shaft at constant velocity joints para sa integrated power transfer. Tamang-tama para sa pagpapalit ng aftermarket, pinapabuti nito ang kaginhawahan sa pag-install at tinitiyak ang magkakaugnay na pagganap sa mga paggalaw ng pagpipiloto at pagsususpinde. Tingnan ang Produkto →

Paano Piliin ang Tamang Pinagsama

Ang unang tuntunin ay upang tumugma sa orihinal na disenyo. Isang C.V. Ang joint at isang U-joint ay hindi maaaring palitan sa parehong baras dahil ang kanilang mga mounting flanges, mga uri ng yoke, splines, at haba ng kompensasyon ay ganap na naiiba. Ang pagpapalit ng isa nang hindi muling idinisenyo ang assembly ay humahantong sa vibration, maagang pagkabigo, at mga panganib sa kaligtasan.

Suriin ang OE part number at joint type bago mag-order.
Sukatin ang operating anggulo; ang malalaking anggulo ay humihingi ng C.V. magkasanib, maliliit na anggulo ay maaaring magbigay-daan sa isang U-joint.
Siyasatin ang mga spline, singsing ng ABS, at support bearing bago pumili ng assembly.
Kapag napunit ang isang boot, palitan ang buong kalahating baras na pagpupulong upang maiwasan ang mga paulit-ulit na pagkabigo.

Para sa mga workshop at distributor, ang pinagmumulan ng supply ay mahalaga gaya ng bahagi. Nagtatrabaho sa isang supplier na gumaganap direktang pagmamanupaktura at inspeksyon ng pabrika binabawasan ang panganib ng hindi tugma o substandard na mga bahagi.

Mga Karaniwang Tanda ng Pagkabigo at Mga Tip sa Pagpapanatili

Ang pinakaunang mga palatandaan ng isang bagsak na C.V. Ang joint ay isang maindayog na ingay ng pag-click habang umiikot at isang vibration sa ilalim ng pagbilis. Karaniwang makikita ang basag o mamantika na boot bago masira ang joint, at ang pagpapalit ng boot kit sa puntong iyon ay makakapagtipid sa buong kalahating baras. Maraming mga kabiguan ang maaaring mahulaan kung ikaw makita ang mga palatandaan ng maagang babala .

Ang mga pagkabigo ng U-joint ay kadalasang inaanunsyo ng metallic clunk kapag nagbabago ang direksyon ng pagkarga at sa pamamagitan ng paglaki ng vibration sa bilis ng highway. Ang pagod na mga bearings ng karayom ay parang magaspang kapag ang baras ay iniikot sa pamamagitan ng kamay. Ang regular na pag-greasing ay nagpapahaba ng buhay ng bearing sa mga magagamit na unit.

Kasama sa praktikal na gawain ang pagsuri sa mga bota sa bawat pagpapalit ng langis, paglilinis ng grasa sa paligid ng mga bota, pakikinig sa mga pag-click sa buong steering lock, at pagpapalit ng boot kit habang nasa mabuting kondisyon pa rin ang joint.

04427-0K020 Anti-Leak Drive Shaft CV Boot Cover Ang nababaluktot na rubber boot na ito ay nagpapanatili ng grasa at hinaharangan ang mga kontaminant para sa patuloy na bilis ng mga joint. Ang pleated na disenyo nito ay tinatanggap ang pagpipiloto at paggalaw ng suspensyon, na tumutulong na maiwasan ang napaaga na pagkasira ng magkasanib na bahagi at mapanatili ang maayos na paghahatid. Tingnan ang Produkto →

Mga Madalas Itanong

Q1: Maaari bang palitan ng U-joint ang isang C.V. pinagsama sa isang front-wheel-drive na kotse?

Hindi. Ang mounting system, splines, mga kinakailangan sa anggulo, at mga katangian ng bilis ay hindi magkatugma. Ang isang U-joint ay lilikha ng matinding panginginig ng boses sa mga anggulo ng pagpipiloto at mabilis na maubos. Palaging gamitin ang parehong pinagsamang pamilya gaya ng orihinal na kagamitan.

Q2: Bakit ang isang U-joint ay gumagawa ng vibration na ang isang C.V. joint ay hindi?

Binabago ng isang solong U-joint ang angular velocity ng output shaft nang dalawang beses bawat rebolusyon, at ang vibration ay tumataas nang may anggulo at bilis. Isang C.V. pinapanatili ng joint na pare-pareho ang bilis ng output, kaya maayos itong tumatakbo kahit sa matalim na anggulo.

Q3: Aling joint ang magtatagal, ang C.V. joint o ang U-joint?

Parehong maaaring tumagal ng higit sa 150,000 km na may tamang pagpapanatili. C.V. ang magkasanib na buhay ay nakasalalay sa integridad ng boot; Ang buhay ng U-joint ay depende sa bearing lubrication at load. Sa serbisyong aftermarket, ang C.V. Ang joint ay kadalasang nabibigo muna dahil ang boot nito ay nakalantad sa mga debris ng kalsada.

Q4: Kailangan ko bang palitan ang panloob at panlabas na C.V. magkasabay?

Hindi palagi. Pinapalitan ng maraming technician ang kumpletong half shaft assembly dahil kabilang dito ang parehong joints, shaft, boots, at grease, na binabawasan ang panganib ng pangalawang pagkabigo.

Pagpili sa pagitan ng isang C.V. joint at U-joint ay hindi tungkol sa kung aling disenyo ang mas malakas. Ito ay tungkol sa pagtutugma ng joint sa motion at load profile ng driveshaft. C.V. ang mga joints ay nagbibigay ng pare-parehong bilis sa matataas na anggulo kung saan umiiwas ang mga gulong. Ang mga U-joints ay naghahatid ng simple, matatag na torque transfer kung saan ang mga anggulo ay nananatiling konserbatibo. Ang paggamit ng tamang uri ng joint at pagpapalit ng mga bota nang maaga ay magpapanatiling umiikot ang mga ehe sa daan-daang libong milya.
